測距儀CJY-24，24GHz的高精度測距儀是利用FMCW毫米波雷達CJY-R24和雷達定位器CJY-L24之間形成的端到端的高精度測距性能，設計滿足各種環境下距離測量和微變變化監測。測距儀通過采用FMCW毫米波非接觸的雷達和雷達二次反射器RDID結合的RDD測試技術，可以實現雷達Radar到定位器Label的距離高精度測量。采用雷達射頻定位器測量技術和傳統的激光測距儀/全站儀+反射板/棱鏡測量方式一樣， 可以測量雷達到定位器的距離以及變化，采用毫米波射頻測量，抗干擾能力強，適用于各種環境、各種天氣的距離監測，采用高精度雷達測距算法，測量距離精度高，滿足各種高精度距離變化以及微變的監測測量。

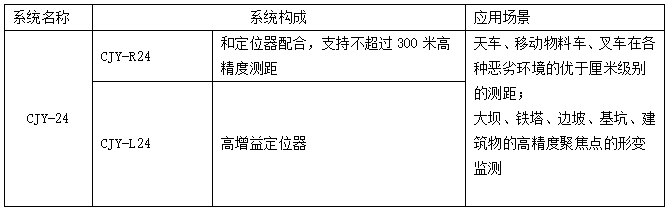

根據覆蓋距離，設計滿足各種距離的測距儀系統，由支持不同覆蓋范圍的測距儀雷達和定位器構成，其中：

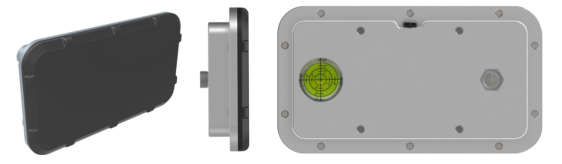

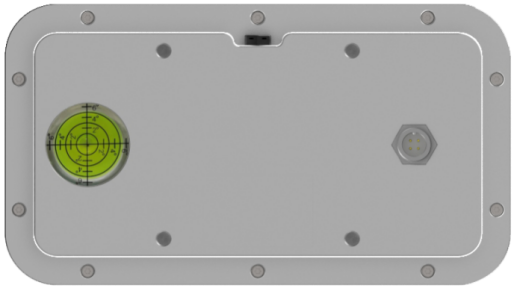

產品外形

測距儀雷達和定位器采用相同的結構外形設計，結構簡潔大方：

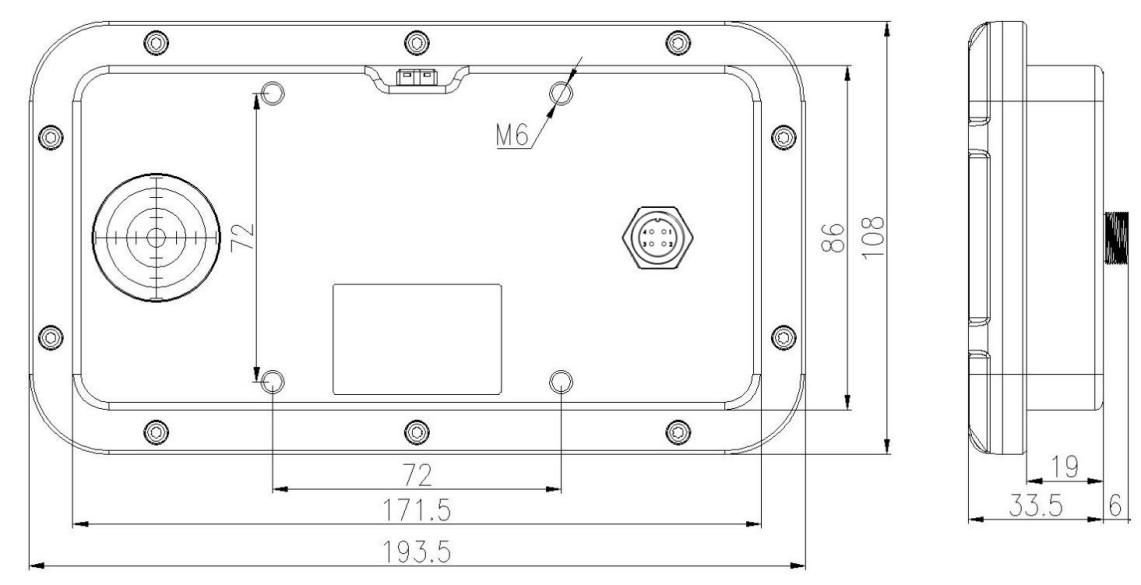

產品尺寸：

測距儀雷達和定位器采用相同的結構，相關尺寸如下，廠家可以提供安裝支架，支持掛壁和抱桿安裝。

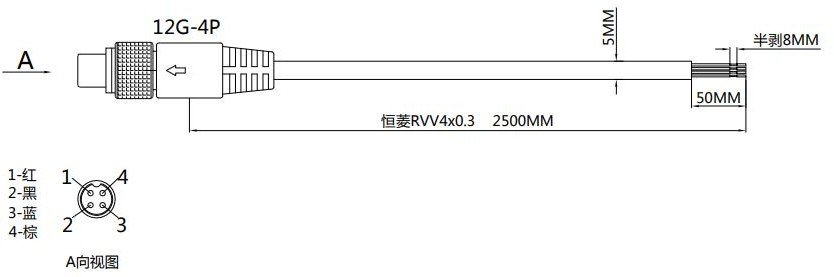

接口：

防水型航空插頭座連接器 12G，順序?yàn)?/span>:1：VCC，2：GND，3：485A，4：485B。

產品設計特點：

1，采用測距儀雷達和定位器構成精確測量的電子標尺，可以長期穩定觀察該標尺的距離變化實現微變距離的測量。

2，采用測距儀雷達和定位器方案，將測量目標錨定，不受環境其它目標的影響，可以應用于各種復雜環境的影響。

3，支持移動狀態下測量，移動速度可以大于2m/s

4，測距儀和雷達和定位器之間通常不能阻擋，視距安裝。采用掛壁、抱桿安裝模式，安裝方便。采用定向天線設計，安裝時雷達和標定位器天線需要對射。

5，測距儀雷達和定位器在安裝時要考慮天線的安裝極化方向，廠家支持場強測量，可以通過調整方向和場強關系輔助對準（通常在遠距離時需要進行嚴格對準）

6，測量一致性高，方差優于0.1mm，微變支持0.3mm的精度。

7，測距儀可以支持多雷達對單定位器的同時測量，如果要支持單雷達對多定位器測量，需要對定位器增加通信模塊，通過點名方式實現多定位器測量。

8，測量時間快，單次測量時間小于50ms，高精度測量小于3s。

9，可以定時啟動測量，特殊情況下，可以下達測量指令啟動測量。

10，多次測量時，支持每次測量數據上報，后臺分析，可以對一幀數據進行后臺分析和處理。

11，全天候，環境適應性好。

12，功耗低，支持太陽能補電。

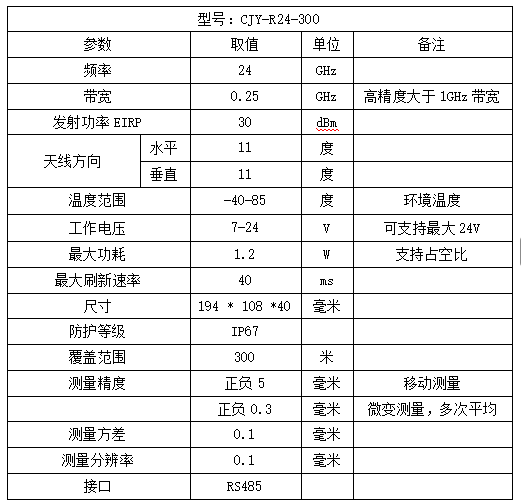

技術參數-雷達

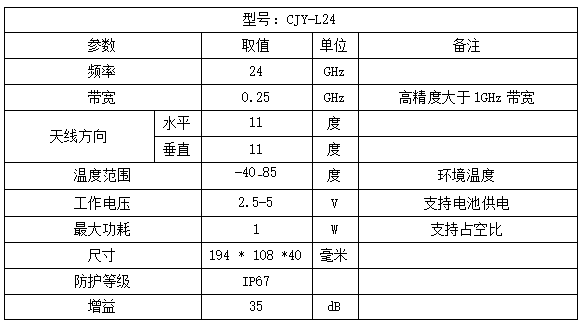

技術參數-定位器

備注：根據測量距離，有CJY-R24-50、CJY-R24-100、CJY-R24-200、CJY-R24-300等系列型號。微變測量建議不超過200米。
